Wir beobachten eine Häufung von Ausfällen bei KNX Spannungsversorgungen und sporadischen Kommunikationsproblemen. Die Ursache? Fast immer physikalische Installationsfehler.
Die Diagnose
Wenn die Schutzkleinspannung (SELV/KNX) und die Niederspannung (230V) nicht sauber getrennt sind, entstehen gefährliche Spannungsüberschläge oder magnetische Störfelder, die die Elektronik zerstören. Dieser Leitfaden definiert 3 eiserne Regeln, um Ihre Installation zu schützen.
Regel 1: Konsequente Trennung im Verteiler
Der Schutz der Busleitung vor der lebensgefährlichen 230V-Spannung hat oberste Priorität für Sicherheit und Funktion.

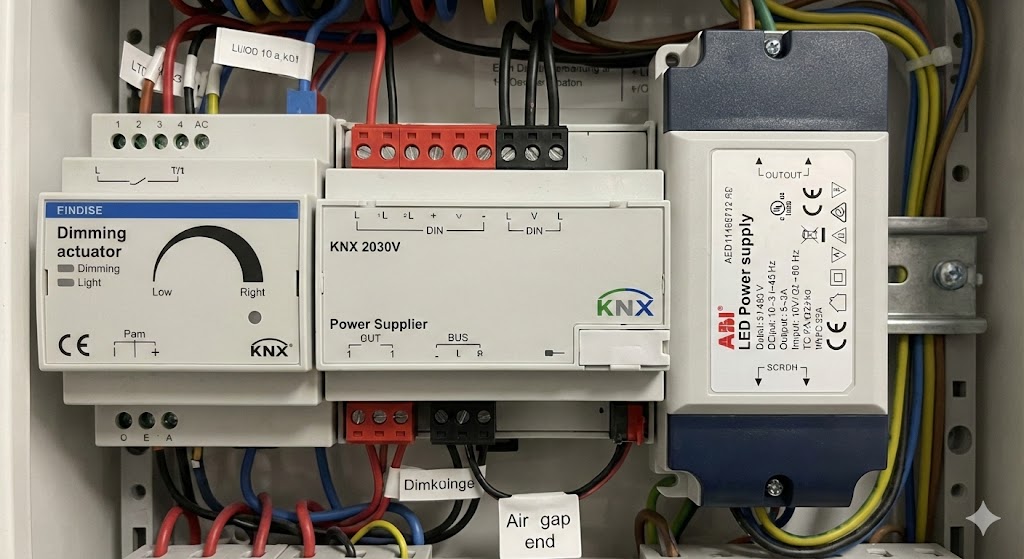

❌ So bitte NICHT!
Das häufigste Problem ist das zu weite Abmanteln der KNX-Leitung im Verteiler. Die nur basisisolierten Adern (Rot/Schwarz) liegen dann ungeschützt neben 230V-Adern.
✅ Die Lösung
- Mantel bis zur Klemme: Führen Sie den grünen Außenmantel des KNX-Kabels immer bis unmittelbar vor die Busanschlussklemme.
- Isolierschlauch ist Pflicht: Wenn ein Abmanteln aus Platzgründen unvermeidbar ist, müssen die Einzeladern zwingend mit einem geeigneten Isolierschlauch (min. 4kV) überzogen werden.
- Zonierung: Halten Sie den 230V-Leistungsteil und den reinen Bus-Teil im Schrank räumlich getrennt.
Regel 2: Vermeidung paralleler Leitungsführung
Physik schlägt Norm: Auch wenn es zulässig erscheint, führen lange Parallelstrecken zu induktiven Schäden.

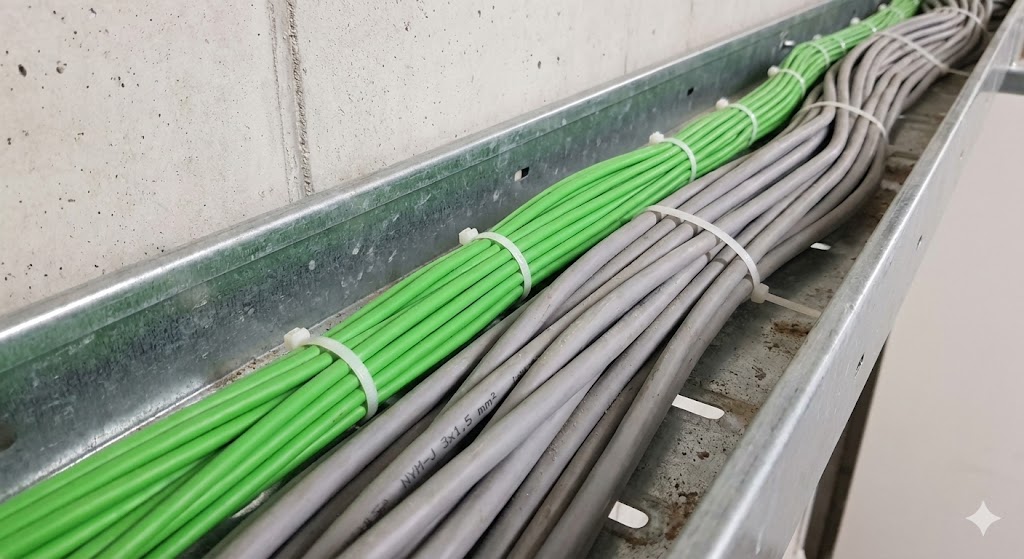

❌ So bitte NICHT!
Lange parallele Führung von KNX und 230V (besonders in modernen Flachbandkabeln über >100m) wirkt wie ein Transformator.
✅ Die Lösung
- Abstand halten: Verlegen Sie ungeschirmte 230V-Leitungen und KNX niemals über Distanzen > 10m direkt nebeneinander.
- Ohne Trennsteg: Mindestens 50 mm (besser 100 mm) Abstand einhalten.
- Vorsicht bei Flachbandkabeln: Kritische Bewertung bei Längen > 50m. Einsatz nur mit vorgeschalteten Schutzmaßnahmen.
Regel 3: Segmentierung und Komponentenschutz
Schützen Sie die zentrale Infrastruktur vor unvermeidbaren Störeinflüssen aus der Feld-Ebene.
❌ So bitte NICHT!
Störungen, die auf langen Strecken eingefangen werden, fließen zur Spannungsversorgung zurück. Ebenso gefährlich: Die enormen Einschaltströme moderner LED-Netzteile. Ungefiltert können diese Impulse die Drosseln der Spannungsversorgung sättigen oder langfristig zerstören.
✅ Die Lösung
- Segmentierung: Trennen Sie kritische Bereiche (Außenbereiche, Garten) galvanisch vom Hauptstrang (Linienkoppler).
- Thermischer Einbau: Lassen Sie mindestens ½ Teilungseinheit Luft links und rechts zur Kühlung der Elkos.
- LED-Lasten: Verwenden Sie Aktoren mit "High Inrush"-Relais (C-Last), um die Einschaltströme sicher zu handhaben.
- Überspannungsschutz: Installation von KNX-Feinschutz (Typ 3) unmittelbar vor der Spannungsversorgung.
Fazit & Handlungsbedarf
Die Einhaltung der Isolation schützt den Menschen. Die Einhaltung der EMV-Abstände schützt die Investition. In betroffenen Projekten ist eine Nachrüstung von Linienkopplern zwingend erforderlich.
